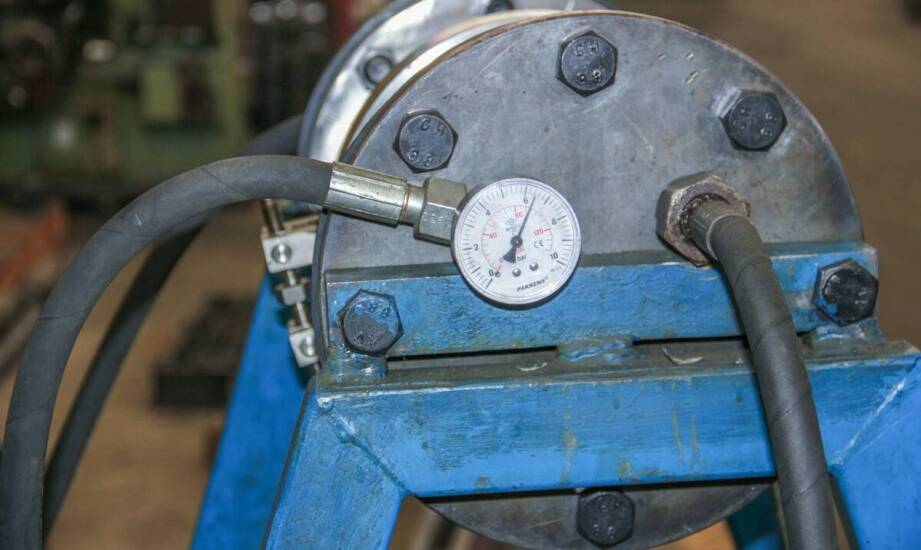

Wszystko, co warto wiedzieć o wzorcowaniu siłomierzy w kontroli jakości

Wzorcowanie siłomierzy to pierwszy krok do wiarygodnej kontroli jakości: pozwala poznać rzeczywisty błąd wskazań, przypisać niepewność oraz udokumentować zgodność z wymaganiami. Jeśli Twoje pomiary siły decydują o akceptacji wyrobów, bezpieczeństwie połączeń czy stabilności procesu, regularne wzorcowanie nie jest opcją — to konieczność.

Przeczytaj również: Siatka bryły do sklejenia w edukacji – jak kształtuje wyobraźnię przestrzenną uczniów?

Na czym polega wzorcowanie siłomierzy i dlaczego jest kluczowe w kontroli jakości

Wzorcowanie siłomierzy polega na porównaniu wskazań urządzenia (dynamometru, czujnika siły, głowicy tensometrycznej) z wzorcami siły o znanej i udokumentowanej wartości. W praktyce ustala się błąd wskazań w zdefiniowanych punktach zakresu oraz oblicza niepewność pomiaru dla całej procedury. Efekt? Otrzymujesz liczbowy obraz dokładności swojego przyrządu zamiast domysłów.

Przeczytaj również: Wpływ muzyki klasycznej na rozwój umiejętności gry na pianinie

W kontroli jakości wzorcowanie gwarantuje spójność pomiarową, czyli bezpośrednie powiązanie wyników z jednostką SI poprzez łańcuch odniesienia. To z kolei pozwala porównywać wyniki między działami, zakładami i laboratoriami, a także spełniać wymagania klientów, audytorów i norm systemowych.

Podstawy normatywne: co reguluje procedurę wzorcowania siłomierzy

Procedurę i kryteria oceny dla dynamometrów opisuje norma VDI/VDE 2624. Określa ona m.in. punkty obciążania, kierunek działania siły, sposób podejścia do zera, liczbę serii i sekwencję obciążeń. W praktyce błąd wskazań określa się zwykle w co najmniej 5 punktach od 10% do 100% zakresu, jednak w wielu zastosowaniach stosuje się gęstsze siatki punktów, by lepiej uchwycić nieliniowości.

Norma i procedury laboratoryjne definiują również wymagania środowiskowe (temperatura, wilgotność), czas stabilizacji, prędkość przyłożenia siły oraz kryteria akceptacji wyników. Dzięki temu wyniki są porównywalne i odporne na wpływ czynników ubocznych.

Jakie parametry ocenia się podczas wzorcowania

Wzorcowanie nie kończy się na jednym wyniku błędu. Aby ocenić stabilność i użyteczność siłomierza w realnych warunkach produkcyjnych, bada się kilka kluczowych parametrów:

• Błąd wskazania – różnica między wartością wzorcową a odczytem siłomierza w poszczególnych punktach zakresu.
• Błąd histerezy – różnice wskazań przy obciążaniu i odciążaniu; istotne, gdy w procesie występują cykle.
• Błąd zera – dryft wskazania przy braku obciążenia; wpływa na wyniki przy małych siłach.
• Powtarzalność – rozrzut wyników w identycznych warunkach; mówi o stabilności czujnika i układu odczytowego.

Przykład z produkcji: jeśli testujesz siłę zacisku złącza na poziomie 15% zakresu przyrządu, to błąd zera i histereza mogą mieć większy względny wpływ na wynik niż przy 80% zakresu. Warto więc dobrać zakres nominalny siłomierza do typowych obciążeń testowych, aby zmniejszyć niepewność.

Zakresy sił i niepewności: co jest realne do uzyskania

Akredytowane laboratoria wzorcują siłomierze w szerokim zakresie — zwykle od 1 N do 1000 kN — z różnymi wartościami CMC (najlepsza osiągalna niepewność) zależnymi od punktu siatki i kierunku działania siły (rozciąganie/ściskanie). Im większa siła i bardziej złożona konfiguracja, tym zazwyczaj wyższa niepewność.

W zastosowaniach krytycznych (np. badania wytrzymałościowe, walidacje maszyn) warto zapytać laboratorium o niepewność w konkretnych punktach roboczych i czy możliwe jest wzorcowanie w dodatkowych punktach — np. gęściej w przedziale 10–40%, jeśli tam pracujesz najczęściej.

Wyposażenie i kompetencje laboratorium: na co zwrócić uwagę

Rzetelne wzorcowanie wymaga stabilnych stanowisk kalibracyjnych, certyfikowanych wzorców siły (np. wag siłowych, wzorcowych czujników siły) oraz kalibratorów z odpowiednimi osprzętami montażowymi, które gwarantują osiowość i powtarzalne warunki obciążenia. Kluczowe są również kompetencje personelu i udokumentowane metody.

W praktyce wybieraj akredytowane laboratoria z ważnym numerem akredytacji i precyzyjnie opisanym zakresem. Akredytacja potwierdza spójność pomiarową, nadzór nad wyposażeniem, walidację metod, szacowanie niepewności oraz udział w badaniach biegłości.

Przebieg wzorcowania krok po kroku: czego się spodziewać

Standardowa procedura obejmuje: identyfikację przyrządu (model, nr seryjny, zakres), kontrolę wzrokową, kondycjonowanie środowiskowe, montaż i osiowanie, sekwencję obciążeń zgodnie z normą, odczyty na wzroście i spadku obciążenia, powrót do zera oraz obliczenia błędów i niepewności.

Wyniki trafiają do świadectwa wzorcowania zawierającego wartości wzorcowe i wskazania, błędy w punktach, parametry jakości (histereza, powtarzalność, błąd zera), warunki środowiskowe, metodę i pełną niepewność. Dokument ten jest podstawą do decyzji jakościowych i audytów.

Jak często wzorcować siłomierz: praktyczne przedziały i kryteria

Interwał wzorcowania zależy od ryzyka i warunków pracy. Zwyczajowo stosuje się 12 miesięcy dla produkcji seryjnej, 6 miesięcy przy obciążeniach udarowych lub intensywnej eksploatacji oraz 24 miesiące w warunkach laboratoryjnych o niskiej intensywności. Ostateczny okres ustalasz na podstawie trendu zmian błędu ze świadectw, krytyczności procesu i wyników wewnętrznych sprawdzeń.

Warto wdrożyć krótkie testy międzyokresowe: sprawdzenie zera, porównanie z obciążnikami referencyjnymi lub urządzeniem wzorcowym. Jeśli rozjazd przekroczy próg akceptacji, skracamy interwał i kierujemy przyrząd do wzorcowania przed czasem.

Wzorcowanie u klienta czy w laboratorium: co wybrać

Wzorcowanie w laboratorium zapewnia najlepszą kontrolę warunków i zwykle niższą niepewność. Jednak gdy przestój jest kosztowny lub przyrząd jest trwale zintegrowany z maszyną, możliwe jest wzorcowanie w warunkach terenowych. Trzeba liczyć się z wyższą niepewnością, ale zyskuje się czas i brak konieczności demontażu. Decyzję podejmij, porównując wymagania dokładności z deklarowaną niepewnością mobilnego stanowiska.

Najczęstsze błędy użytkowników i jak ich uniknąć

Praktyka pokazuje, że na wyniki najsilniej wpływają: niewłaściwy dobór zakresu (praca stale poniżej 10–15% zakresu), brak osiowości i skręcanie czujnika, szybkie przyłożenie obciążenia, nieuwzględnienie temperatury oraz pomijanie kontroli zera. Ograniczysz ryzyko, stosując dedykowane osprzęty montażowe, zachowując stałą prędkość obciążania, stabilizując temperaturę i prowadząc karty użytkowania z zapisami testów międzyokresowych.

Jak czytać świadectwo wzorcowania i podejmować decyzje

Kluczowe elementy to: krzywa błędu w funkcji obciążenia, niepewność rozszerzona i warunki pomiaru. Zdefiniuj progi akceptacji (np. błąd całkowity ≤1% w przedziale 20–80% zakresu) i sprawdzaj je dla punktów, w których realnie pracujesz. Jeśli wyniki zbliżają się do progu, rozważ serwis, rekalkibrację lub zmianę zakresu przyrządu.

Dlaczego warto wybrać akredytowane laboratorium z doświadczeniem

Dla branż podlegających audytom (automotive, lotnictwo, energetyka) tylko akredytowane wzorcowanie daje formalną pewność i akceptowalność dokumentacji. Doświadczone laboratoria pomogą też dobrać zakres, zaprojektują punkty obciążeń i wskażą sposób mocowania minimalizujący błędy. To realnie obniża koszty jakości przez spadek liczby błędnych decyzji i reklamacji.

Przykładowe scenariusze zastosowań i decyzje jakościowe

Produkcja śrub: weryfikacja siły zrywania na 70–90% zakresu — kluczowa staje się niepewność przy dużych obciążeniach i kontrola osiowości. Montaż wiązek kablowych: test zacisku przy 10–30% zakresu — istotne będą błąd zera i histereza. Badania materiałowe: cykliczne obciążenia — wymagana ocena powtarzalności i histerezy w wielu cyklach oraz dobra stabilizacja termiczna.

Jak zamówić usługę i przygotować przyrząd do wzorcowania

Przed wysyłką sprawdź stan mechaniczny, oczyść powierzchnie styku, dołącz adaptery i przelotki, podaj preferowane punkty zakresu oraz kierunek siły. W zapytaniu wskaż wymagany poziom niepewności i informację o ewentualnym wzorcowaniu w terenie. Jeśli wymagasz zgodności z konkretną normą odbiorczą, dołącz specyfikację limitów błędów.

Jeśli chcesz przeprowadzić profesjonalne wzorcowanie siłomierzy z pełną dokumentacją i doradztwem aplikacyjnym, skontaktuj się z akredytowanym laboratorium dysponującym odpowiednim zakresem sił i osprzętem.
